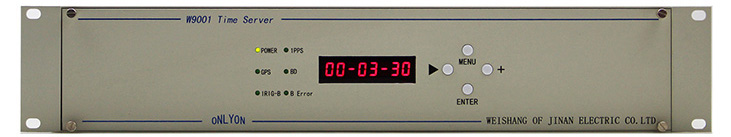

北斗時間同步服務器對時解決方案

產品名稱：北斗時間同步服務器對時解決方案 產品型號：W9001 北斗時間同步服務器對時解決方案專業生產企業山東唯尚電子有限公司,所營北斗時間同步服務器對時解決方案產品深受廣大客戶好評,山東唯尚電子有限公司竭誠期待與您洽談合作.訂購熱線：0531-69950372

詳細說明

    隨著電廠、變電站自動化水平的提高，各種以計算機技術和通信技術為基礎的自動化裝置廣泛應用，如調度自動化系統、微機保護裝置、故障錄波裝置。其運行實行分層控制，設備的運行往往要靠數百公里外的調度員指揮；電網運行瞬息萬變，發生事故后更要及時處理，這些都需要有統一的時間基 準。有了統一的時間，既可實現全廠（站）各系統在GPS（北斗）時間基準下的運行監控，也可以通過事故后各開關動作、調整的先后順序及準確時間來分析事故的原因及過程。統一的時間是保證電力系統安全運行，提高運行水平的一個重要措施。因此，在電網內的電廠、變電站及調度中心等建立專用的時間同步系統是十分必要和迫切的。

    除了各設備廠家單獨安裝各自的北斗時間同步服務器解決對時問題外，更好的解決方案是全廠或站安裝統一的一套G P S 時鐘，所需要對時的地方集中安裝二級時鐘或?qū)︾姅U展裝置。采用此方案的好處是：

精度和可靠性高

①由于只選擇一套GPS接收時鐘，因此可以選擇精度高的，并采用雙機備份方案確保時鐘的可靠性。 而各自單一接收的GPS因受安裝位置、價格的限制，不會采用較高的配置。另外不同廠家、型號的時鐘在性能上也會有一定差異，這就使廠內一些數據的時間精度受到影響。另外可靠性也不會比雙機備份方案高。

雙機備份方案是雙GPS北斗接收，雙電源熱備份，只要有一臺GPS北斗能夠接收到信號就能保證所有對鐘信號輸出。如果選擇配置高精度守時鐘即使在收不到GPS北斗信號情況下，唯尚高精度守時鐘精度也可達到3×10－9，即在無GPS北斗信號時每日誤差小于0.26毫秒。

② 該方案能確保廠、站的時間真正統一

GPS衛星時鐘受接收天線的安裝位置和天氣的影響較大，如果天線的安裝位置不佳，有遮擋時會造成一些時間段GPS不定位，無法對時。相關設備只能靠內部自身時鐘維持，而目前時鐘走時精度約為2秒/每日（DALLAS DS12887）。有些時鐘還要更差些。而廠、站內有些安裝位置好的GPS能夠?qū)r，這就造成廠內時鐘的不一致。對數據的分析處理產生影響。采用全廠、站安裝統一的一套G P S 時鐘就可以選擇較好的位置安裝、另外采用雙機備份提高可靠性。選擇高精度守時鐘。在即使接收不到GPS信號時仍能確保站內時間的統一。

③ 擴展、維修方便

    唯尚產品為后插板式結構，當需要增加對鐘信號時非常方便，即使需要的信號是以前訂貨裝置上所沒有的信號也不要緊，只需增加一塊插板即可。信號板還支持熱插拔。不論標準主時鐘、二級時鐘，2U時鐘，4U時鐘，均使用相同的插板。維修、更換也十分方便。

北斗時間同步服務器主要技術指標

GPS接收器：

接收頻率：1575.42M

冷啟動：  70秒

北斗接收器：通道：6；接收機靈敏度：-157.6dBW；冷啟動首捕時間：≤2秒；失鎖重捕時間：≤1 秒；1PPS精度：優于100nS。

電源: 100V～260V交直流兩用，額定功率：50瓦，功耗小于15W

捕獲時間：熱啟動：15秒，溫啟動：45秒

同時接收衛星數：12

天線接收靈敏度：26±2dB

面板顯示：14位數碼管顯示日期、時間，3個LED指示狀態

傳輸距離及電纜：

脈沖校時：30米，雙芯普通導線

串行口：RS232 30米，RS485(RS422) 1000米，為二或四芯屏蔽電纜

IRIG-B碼：TTL電平50米，1KHz調制 500米

光纖傳輸：2公里，62.5/125微米多模光纜

DCF77：50米

NTP網口：100米

對時精度：

脈沖校時：1uS，IRIG-B碼校時：1uS

IRIG-B碼校時：每個模塊可輸出12路，2U箱大可輸出84路。

光纖校時：每個模塊可輸出3路，2U箱大可輸出21路

DCF77校時：每個模塊可輸出8路

NTP網口: 每個模塊輸出1路

輸出通道數：

脈沖校時：每個模塊可輸出12路，2U箱大可輸出84路。

串行口校時：每個模塊可輸出RS232或RS485 4路(DB9)或12路（端子）、2U箱大可輸出28路或84路。

互換性：功能插板位置均相同，可以插任何輸出模塊；相同型號的模塊可以直接互換不會影響技術指標。

外型尺寸：

寬度為標準19英寸，高度2U。

大氣壓力：85～110KPa

絕緣性能：

電源回路：1500V 交流50Hz 1分鐘

其它回路： 500V 交流50Hz 1分鐘

安裝尺寸：寬440×高89×深280

工作環境：

環境溫度：－5℃～＋40℃

相對濕度：10％～90％

濟南唯尚電子有限公司是北斗時間同步服務器提供商，產品正在國內外各行業近萬個現場穩定運行，品質保證！
