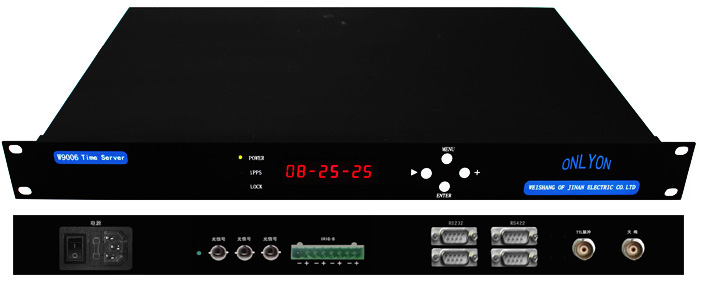

唯尚GPS網絡同步時鐘
產品名稱:唯尚GPS網絡同步時鐘產品型號:W9006唯尚GPS網絡同步時鐘專業生產企業山東唯尚電子有限公司,所營唯尚GPS網絡同步時鐘產品深受廣大客戶好評,山東唯尚電子有限公司竭誠期待與您洽談合作.訂購熱線:0531-69950372
詳細說明
時源板插件,根據需要可以安裝GPS同步插件,北斗同步插件,IRIG-B同步插件。
脈沖輸出插件,每板輸出12路,每6路一組,可分別設置成秒脈沖/分脈沖/時脈沖;
串口報文232插件,每板輸出4路,以RS232格式輸出對時報文;
IRIG-B光纖插件,每板輸出3路,以光信號的方式對外輸出IRIG-B對時報文;
IRIG-B交流插件,每板12路,輸出調幅波形式的交流IRIG-B碼;
串口報文485插件,每板輸出4路,以RS485方式輸出對時報文;
IRIG-B 485插件,每板輸出12路,以RS485方式輸出IRIG-B對時信息;
原子鐘插件,板上安裝10MHz銣原子頻標,守時精度10-10;
網絡授時插件,每板1路10/100M自適應網口,NTP/SNTP協議,單獨IP地址。
測試及告警插件,該插件上有TTL方式的秒脈沖和IRIG-B信息等輸出以方便設備測試,另外,還有系統故障告警接點。
測頻插件,完成工頻測量功能。
電源插件,每個插件可接入兩路電源,交直流通用。一臺設備可冗余配置兩塊電源插件。
GPS網絡同步時鐘的特點:
1、采用單獨組屏,擴展靈活,便于管理。
2、 多時間源可供選擇,除采用GPS系統外,還可選用我國的北斗星系統,可靠性更高。
3、采用對值班人員透明化設計,時間顯示、衛星通道狀態、工作狀態的指示一目了然。
4、主時鐘和擴展時鐘采用冗余配置,自動無擾切換。
5、主時鐘和擴展時鐘內部有高精度時間自保持單元,精度為7×10-9。
6、多種對時規約,可由用戶要求指定。
7、精美標準19”U型(2U或4U)架裝式機箱,采用標準電力機柜組屏。
8、授時精度高,精度達30nS。
9、有多種對時方式,可靈活配置,支持硬對時(PPS、PPM、PPH)、軟對時(串口報文)、編碼對時(IRIG-B、DCF77)和網絡NTP對時,可以滿足國內外不同設備的授時接口要求。
10、裝置的所有時鐘信號輸出均經過光電隔離,抗干擾能力強。GPS網絡同步時鐘主要技術指標
項 目
技 術 參 數
獲得
數據
時間
本地頭次開機
≤2~5 分鐘(初始位置、時間、歷書均未知)
位置變化重開機
≤90 秒
位置不變重開機
≤40 秒
瞬間斷電重開機
≤20 秒
位置精度
±0.1'
時間精度
±0.1us
網絡
接口規范
10/100M、IEEE802.3
協 議
ARP、ICMP、IP、UDP、NTP、SNTP、Telnet,WEB
UDP 接收主機
16 組,支持廣播、組播,滿足無限個主機的授時需要
串口
串口參數
波特率:1200~9600bps 軟件可設置;數據位:8;校驗位:無;停止位:1
8 路RS232
信號:TXD、GND;同時用于裝置參數設置
8 路RS485
信號:TA、TB、GND(與RS232 公用),每路可以驅動128 個負載
脈沖
OC 門輸出方式
CE 間電壓V CE ≤300V
CE 間電流I CE ≤100mA
RS485 總線方式
每路可以驅動128 個負載
TTL電平脈寬
TTL電平
IRIG-B
直流偏置輸出
時間精度:1 us,分TTL電平和RS422/485方式
交流調制輸出
時間精度:3 us,平衡方式600ù,輸出幅度:2~12Vpp 連續可調,調制比:3:1
晶振類型(訂貨時指定)
普通PXO (穩定度10E-5)、溫補TCXO (穩定度10E-8)、恒溫OCXO (穩定度10E-10);
用戶需要使用同步丟失后裝置提供的替代脈沖時,建議至少選擇溫補晶振。
告警接點形式
繼電器空接點,接點容量250VDC@1A
操作系統
無限制
系統安全
參數設置具有口令保護,網絡信息處理可設使用權限(IP 過濾)
隔離保護
電磁隔離
以太網口1.5kV
浪涌保護
各輸出線路600W
EMC 兼容
滿足電力系統EMC 標準要求
工作電源
110VDC、220VDC 和220VAC。
環境參數
工作溫度:-30℃~+70℃、濕度:10%~90%(不結露)
保存溫度:-50℃~+85℃、濕度:5%~95%(不結露)
尺寸
440mm×44.4mm×258mm(機架式、標準19 寸1U 機箱)
